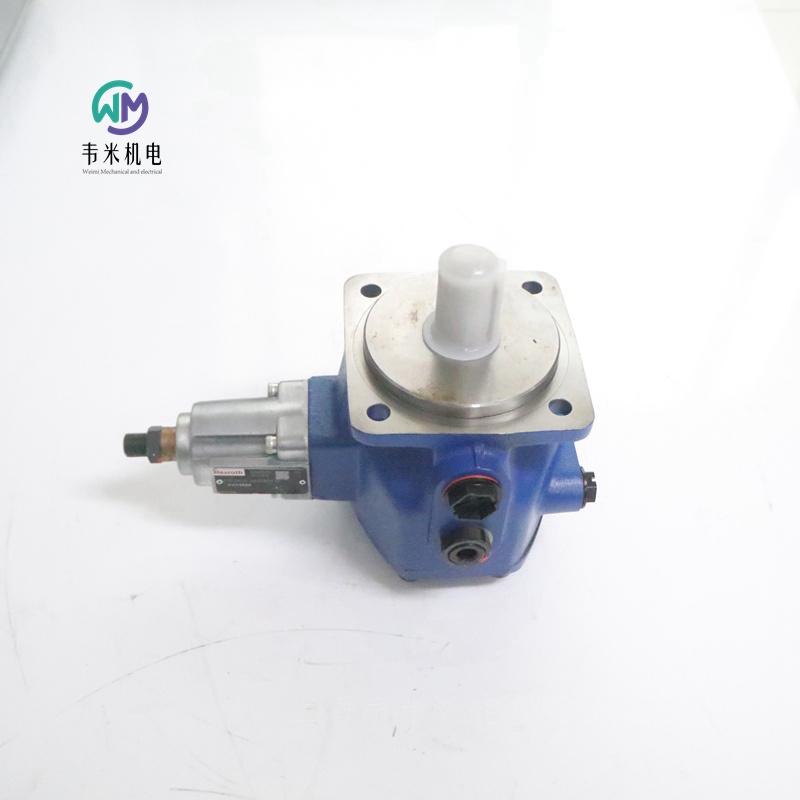

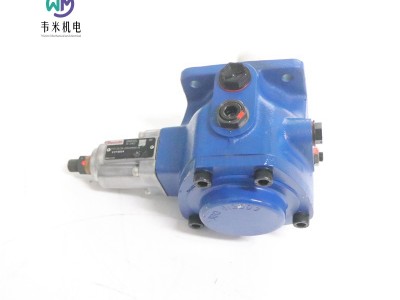

力士乐REXROTH液压叶片泵PV7-2X/20-25RA01MA0-05
R900950954 PV7-2X/20-25RA01MA0-05
液压 泵 叶片泵 回转叶轮变量泵 液压叶片泵
变量泵，公称尺寸 25 cm³，工业应用压力 50 bar，开路
液压 泵 叶片泵 回转叶轮变量泵 液压叶片泵 PV7-2X/20-25RA01MA0-05
通过稳健的设计实现高可靠性。低噪音和脉动水平。动态控制行为。
压力调节器
带 NBR 密封件
位移类型 可变
标称尺寸 [cm³] 25
产品系列 PV7...A
工作压力. [bar] 50.0
体积流量 [l/min] 45.0
通过驱动 无
旋转方向 右转
轴端 Ø 25 mm 圆柱形，配有滑键，ISO 3019-2
安装法兰 4 孔安装法兰 100B4HW，符合 ISO 3019-2 标准
液压油 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 11.31
密封套件R900874811 PV7-2X/20
维修包R900880439 V7-2X/20-25RA
力士乐油泵PV7-2X/20-25RA01MA0-05力士乐REXROTH直控式变量叶片泵
PV7...A
机座大小 06, 20
规格 10 … 25
组件系列 1X, 2X
大工作压力 100 bar
大排量 25 cm³
大流量 36 l/min
极短的调节时间
低工作噪音
安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用寿命长
可变排量
型号 PV7...A 的液压泵是具有可调节排量的直动式叶片泵。
基本上由壳体、盖板、转子、叶片、定子环、压缩弹簧、螺钉 和控制板组成。
为限制大流量，该泵配有螺钉。
驱动转子 在定子环中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环的内滑动面。
吸油和排油过程
运输液压油所需的元件由叶片、转子、定子、控制板和盖板 组成。
转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。
如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其排出到系统中。
压力控制
定子环由弹簧固定在初始偏心位置。系统中所需的大工作压力是在调节螺钉 处通过弹簧设定。
因工作阻力而累积的压力与弹簧力相反，作用于定子环内滑动面的压力侧。
如果已达到与设定的弹簧力相一致的压力，则会向零位置方向推动定子环，使其离开偏心位置。流量确定为刚移除的设定值。若达到了弹簧处设定的峰值压力，则泵几乎会将流量控制为零。保持工作压力，仅更换泄漏位置。这样，液压油的功率损耗和热量即可保持为小。
PV7- 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。
德国力士乐REXROTH叶片泵订货号和型号：
R900561857 PV7-11/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-11/06-14RA01MA0-07
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-20/20-20RA01MA0-10
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10
力士乐REXROTH叶片泵
R900950955 PV7-2X/20-25RA01MA0-10
可变排量泵，尺寸25 ccm，压力100 bar，适用于工业应用，开路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型 变量
尺寸[cm³] 25
产品系列 PV7…A
大工作压力[bar] 100
大流量[l/min] 45
通过驱动 没有
旋转方向 顺时针旋转
轴端 圆柱形Ø25 mm，带装配键，ISO 3019-2
安装法兰 符合ISO 3019-2的4孔安装法兰100B4HW
液压油 HLP、HLPD、HVLP、HVLPD
麻烦 NBR
重量[kg] 11.34
力士乐REXROTH叶片泵PV7-2X/20-20RA01MA0-10
R900950953 PV7-20/20-20RA01MA0-10
可变排量泵，尺寸20 ccm，压力100 bar，适用于工业应用，开路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型 变量
尺寸[cm³] 20
产品系列 PV7…A
大工作压力[bar] 100
大流量[l/min] 36
通过驱动 没有
旋转方向 顺时针旋转
轴端 圆柱形Ø25 mm，带装配键，ISO 3019-2
安装法兰 符合ISO 3019-2的4孔安装法兰100B4HW
液压油 HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 11.38
力士乐REXROTH叶片泵PV7-1X/06-14RA01MA0-07
R900919237 PV7-11/06-14RA01MA0-07
可变排量泵，尺寸14 ccm，压力70 bar，适用于工业应用，断路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型 变量
尺寸[cm³] 14
产品系列 PV7…A
大工作压力[bar] 70
大流量[l/min] 25.2
通过驱动 没有
旋转方向 顺时针旋转
轴端 圆柱形Ø20 mm，带装配键，ISO 3019-2
安装法兰 符合ISO 3019-2的4孔安装法兰80B4HW
液压油 HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 5.15
力士乐REXROTH叶片泵PV7-1X/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
可调节泵，标称尺寸10 ccm，压力50 bar，适用于工业应用，开路
可靠性高。低噪音和低脉动水平。高效。控制器快速响应。
产品特性
类型 变量
标称尺寸[cm³] 10
压力[bar] 50
体积流量[l/min] 18
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
固定 4孔安装法兰80B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 5.12
