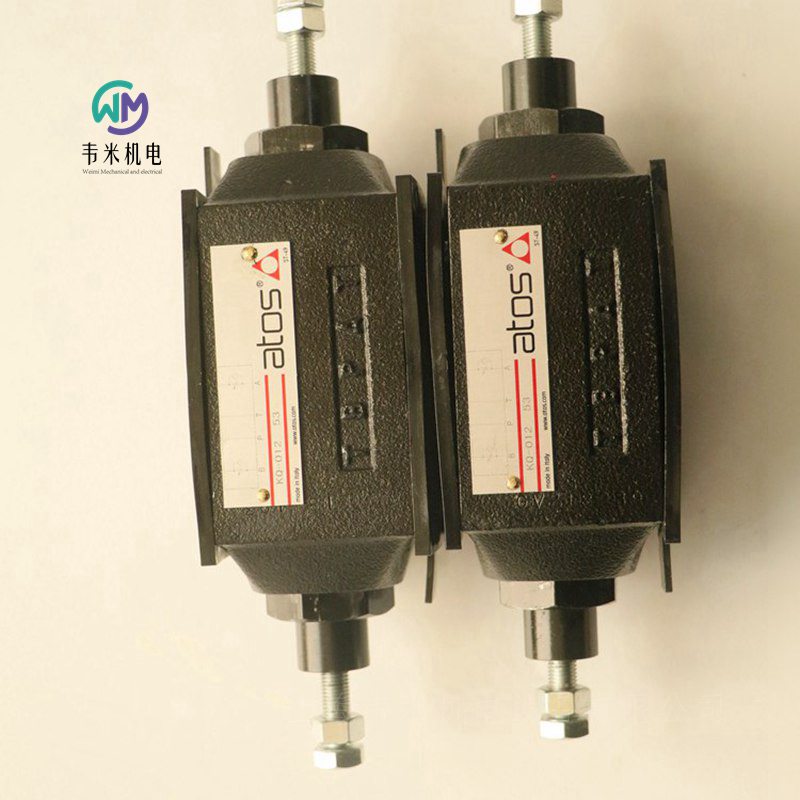

意大利ATOS阿托斯节流阀
HQ,KQ,JPQ型叠加式节流阀
流量控制,ISO 4401标准，06，10，16和25通径
HQ,KQ和JPQ是不带补偿的节流阀，通过单向阀允许反向自由流动。
在常规型号中，用螺栓装置来调节流量。
调节装置可按要求提供带有刻度的微调手柄。顺时针转动增大节流(通道减小)。
阀规格和大流量:
HQ-0 =06通径,/U选项流量高达25
l/min,标准型流量高达80l/min
KQ-0 = 10通径,流量高达16OI/min
JPQ-2 =16通径,流量高达20OI/min
JPQ-3 =25通径,流量高达30Ol/min
安装界面:
lSo 4401标准，06，10，16和25通径
大压力:
350bar (HQ,JPQ)
315bar (KQ)
机能
控制执行元件的回油:
12=双路,控制A口和B口的回油
13=单路，控制A口回油
14=单路,控制B口回油
控制执行元件的进油:
22=双路,控制A口和B口的回油
23=单路，控制A口回油
24=单路，控制B口回油
主要特征，密封和油液
安装位置 任意位置
安装面参数要求 粗糙度Ra0.4，平面度0.01/100 (ISO 1101)
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
标准型= -30℃ ~ +70℃ /PE选项= -20℃~+70℃ /BT选项= -40℃ ~+70℃
密封，推荐油液温度
NBR密封(标准型)= -20C ~+60℃，带HFC油液=-20℃ ~+50℃
FKM密封(/PE选项)= -20℃ ~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液=-40℃ ~+50℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器,(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR，HNBR HFC ISO 12922
意大利ATOS阿托斯节流阀订货型号：
HQ-022 50
JPQ-212 17
JPQ-222 17
JPQ-222/G 18
HQ-012 52/PE
HQ-012/G 54
KQ-012 53
KQ-012 53/PE

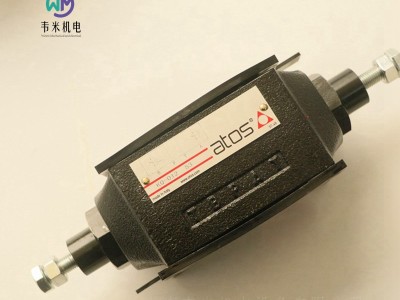

ATOS节流阀KQ-012 53
