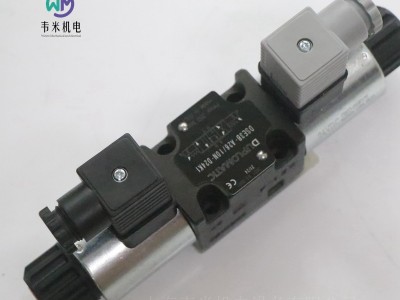

意大利迪普马DUPLOMATIC比例方向阀
DSE3B
比例方向阀
序列号 10
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 40 l/min
工作原理
— 直动式比例方向阀DSE3B，油口符合ISO 4401-03(CETOP RP 121H)标准。
— 该阀可用于液压执行机构的方向和速度控制。
— 该阀开度和流量调节，与电磁铁电流输入成比例。
— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
工作压力：
油口 P - A - B 350bar
油口 T 160bar
公称流量（P-T压差ΔP=10bar) 8l/min - 16l/min - 26l/min
滞环 (PWM 200 Hz) < 6% % Q max
重复精度 < ± 2% % Q max
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 - 400cSt
油液允许的最高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量：
单电磁铁阀 1.6kg
双电磁铁阀 2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至最小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
安装
在不影响正确操作的条件下，DSE3B阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的最小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
手动应急操作有两种不同的形式可供选择：
- CM型，带手动应急保护罩。
- CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3B-..SA（SB）
EDC-112 24VDC电磁铁 插头式
EDC-142 12VDC电磁铁 插头式
EDM-M112 24VDC电磁铁 导轨式DIN EN 50022
EDM-M142 12VDC电磁铁 导轨式DIN EN 50022
DSE3B-A;DSE3B-C
EDM-M212 24VDC电磁铁 导轨式DIN EN 50022
EDM-M242 12VDC电磁铁 导轨式DIN EN 50022
意大利迪普马DUPLOMATIC比例方向阀订货号和型号：
DSE3B-A26/10N-D24K1
DSE3B-C26/10N-D24K1
DSE3B-C08/10N-D24K1

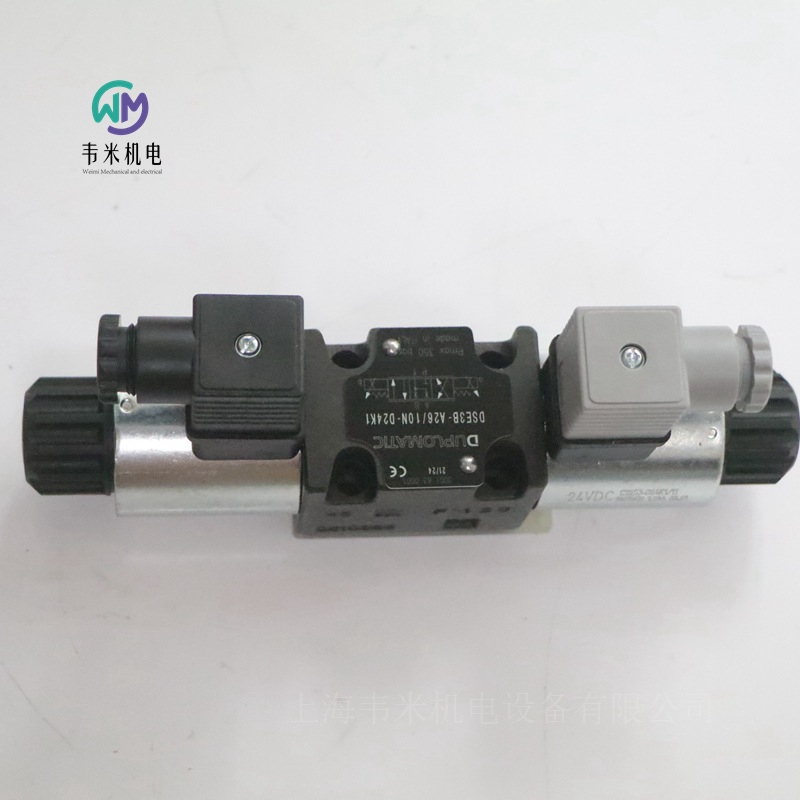

迪普马比例阀DSE3B-A26/10N-D24K1
