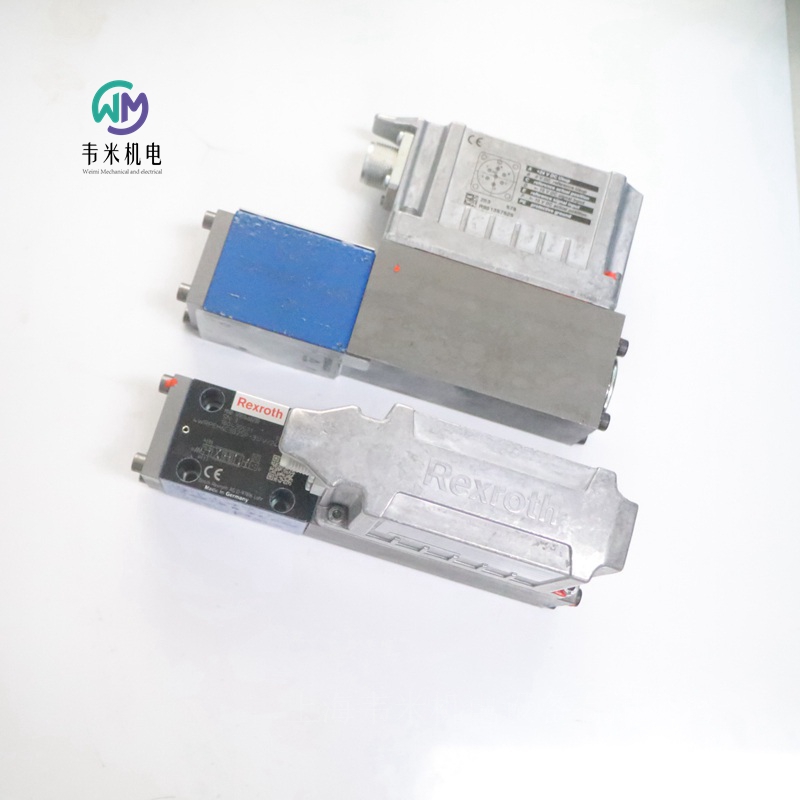

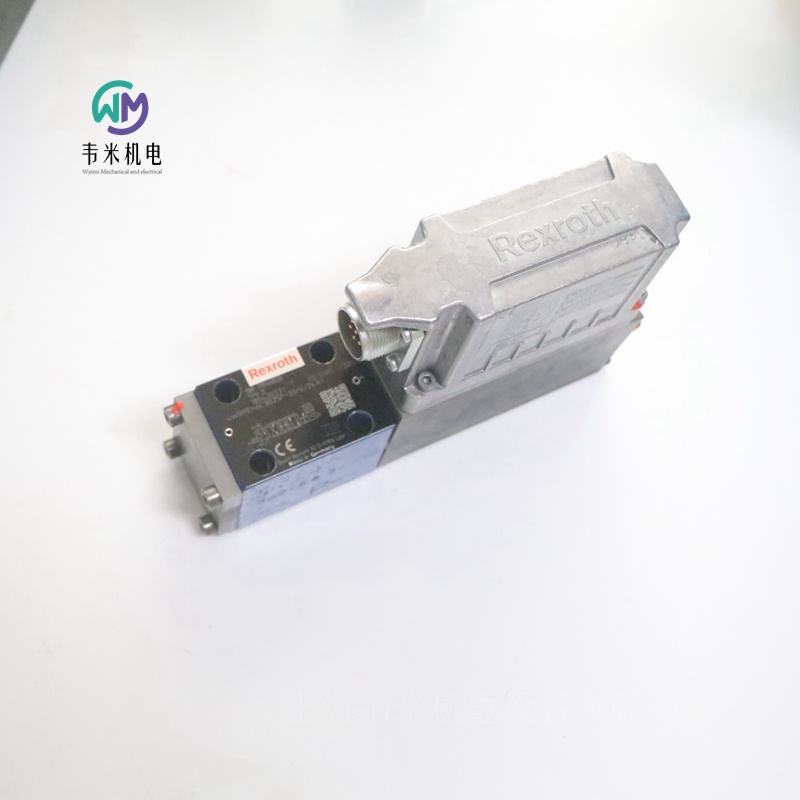

力士乐REXROTH液压比例方向阀4WRPEH6C3B25P-3X/V/24A1
R901468200 4WRPEH6C3B25P-31/V/24A1
公称尺寸 6, 符号 C3, 通过集成的电子元件实现电气控制, 24 VDC
液压 阀门 方向控制阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向。通过内部阀芯位置反馈实现高精度
滑阀
直动式
通过额外的故障安全位置安全切断
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH
工作压力，值 [bar] 350.0
流量 [l/min] 41.0
机能符号 符号 C3
连接类型 底板安装
公称流量 [l/min] 25.0
公称尺寸 6
驱动类型 通过集成的电子元件实现电气控制
端口数量 4
切换位置数量 4
电源电压 24 VDC
电气连接器 7 芯设备插头 (6 + PE)
电气连接器说明 7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连通性 控制值输入 ±10 V
符合性认证 CE、RoHS
液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件 FKM
功耗 [W] 60
重量 [kg] 3
插入式接头R900021267 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
插入式接头R900217845 7P Z31 C01530F0060021
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
力士乐REXROTH液压比例方向阀4WRPEH6C4B12L-3X/M/24L1
R901462158 4WRPEH6C4B12L-32/M/24L1
公称尺寸 6, 符号 C4, 通过集成电子元件实现电气控制, 24 VDC
液压 阀门 方向阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地控制油流方向。内部活塞位置反馈带来高精度
滑阀
直动式
通过额外的故障安全位置安全切断
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH6
工作压力. [bar] 350.0
体积流量 [l/min] 22.0
活塞符号 符号 C4
连接类型 底板安装
公称流量 [l/min] 12.0
标称尺寸 6
驱动类型 通过集成电子元件实现电气控制
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 5 芯设备插头，M12 x 1，A 编码
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
连接 IO-link
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 3.2
力士乐REXROTH液压比例方向阀 4WRPEH6C4B24L-3X/M/24A1
R901382346 4WRPEH6C4B24L-31/M/24A1
公称尺寸 6, 符号 C4, 通过集成电子元件实现电气控制, 24 VDC
液压 阀门 方向阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地控制油流方向。内部活塞位置反馈带来高精度
滑阀
直动式
通过额外的故障安全位置安全切断
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH6
工作压力. [bar] 350.0
体积流量 [l/min] 50.0
活塞符号 符号 C4
连接类型 底板安装
公称流量 [l/min] 24.0
标称尺寸 6
驱动类型 通过集成电子元件实现电气控制
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 芯设备插头 (6 + PE)
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
连接 额定值输入 ±10 V
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 3
力士乐REXROTH比例阀R901382323
液压比例方向阀 4WRPEH6C3B15P-3X/M/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
带额外故障安全位置的安全切断
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH6
工作压力[bar] 350
流量[l/min] 30
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 15
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
无线连接 指令值输入±10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.98
REXROTH比例阀4WRPEH6C3B25P-31/V/24A1
